产品概述
在半导体制造过程中，诸如退火、切割、光刻等工序会在材料中引入应力。这些应力可分为张应力和压应力，分别对应拉伸和压缩作用。适当的应力有助于提升器件性能，例如在硅晶体中引入张应变可提高电子迁移率，从而增强器件速度。然而，过度或不均匀的应力可能导致材料缺陷、晶圆翘曲，甚至影响器件的可靠性和寿命。拉曼光谱作为一种非破坏性检测技术，能够高灵敏度地检测材料中的应力状态。其原理基于光与材料内化学键的相互作用，通过分析散射光谱的变化，获取材料的应力信息。
与其他检测方法相比，拉曼光谱具有快速、无损、空间分辨率高等优势，特别适用于半导体材料的应力检测。
什么是拉曼光谱测试？
拉曼光谱是一种基于光与物质相互作用的非破坏性分析技术，主要用于研究材料的分子振动、旋转和其他低频模式。当单色激光照射到样品上时，大部分光子会发生弹性散射（瑞利散射），其频率与入射光相同。然而，约有一百万分之一的光子会与样品分子发生非弹性散射，导致散射光的频率发生变化，这种现象被称为拉曼散射。
拉曼光谱通过检测这些频率变化，提供关于样品分子结构、化学键和分子间相互作用的信息。在拉曼光谱中，每个峰对应特定的分子振动模式，其位置和强度反映了分子的特性。由于不同物质的拉曼光谱具有独特的特征，因此被称为物质的“化学指纹”，可用于快速识别和区分不同材料。
此外，拉曼光谱在检测材料应力和应变方面也具有独特优势。材料中的应力会导致晶格结构的变化，从而引起拉曼谱峰的位置和形状发生变化。通过分析这些变化，可以非破坏性地评估材料的应力状态。
应力的来源与检测方法
应力是指材料内部由于外力或温度变化等因素引起的内力，通常以单位面积上的力来表示。根据作用方式，应力可分为：
张应力（拉应力）：使材料沿某方向伸长的应力。在半导体材料中，适当的张应力可提高电子迁移率，增强器件性能。
压应力：使材料沿某方向缩短的应力。在某些情况下，压应力可能导致材料变形或性能下降。
在半导体制造过程中，如退火、切割、光刻等工序，都会引入应力。适当的应力有助于提升器件性能，但过大的应力可能导致材料缺陷、晶圆翘曲，影响器件的可靠性和寿命
检测薄膜应力的常用方法包括X射线衍射和拉曼光谱:
X射线衍射(XRD):通过测量晶格常数的变化来计算应力。该方法精度高，但对样品制备要求严格，测量范围较小，难以实现在线检测。
拉曼光谱:通过检测拉曼谱峰的位置变化来评估应力。该方法具有非接触、无损、快速、空间分辨率高等优点，适用于在线监测和微区分析。
在半导体材料应力检测中的应用
拉曼光谱作为一种非破坏性、高灵敏度的分析技术，广泛应用于半导体材料的应力检测。通过分析拉曼谱峰的位置和形状变化，可以评估材料内部的应力状态。
单晶硅和多晶硅的应力检测
单晶硅和多晶硅在拉曼光谱中的特征峰位于约520CM ¹处，对应于硅的晶格振动模式。
当材料内部存在应力时，晶格常数发生变化，导致拉曼谱峰发生位移：张应力（拉应力）：使晶格常数增大，拉曼谱峰向低波数方向移动。
压应力：使晶格常数减小，拉曼谱峰向高波数方向移动。
通过测量拉曼谱峰的位移量，可以定量评估材料中的应力大小。例如，在多晶硅薄膜中，拉曼谱峰的频移与残余应力之间存在线性关系，可用于计算应力值。
拉曼光谱与应变硅材料
应变硅(STRAINED SILICON)技术通过在硅材料中引入应变来提高载流子迁移率，从而提升器件性能。常见的方法包括:
引入张应变：在硅中引入拉伸应力，增大电子迁移率。
引入压应变：在硅中引入压缩应力，增大空穴迁移率。
拉曼光谱可用于表征应变硅材料的应力状态。应变的存在会导致拉曼谱峰发生位移，且位移方向和幅度与应变类型和大小相关。通过分析拉曼谱峰的变化，可以评估应变硅材料中的应力分布和应变程度，为器件设计和工艺优化提供参考。
在多种半导体检测中的拓展应用
拉曼光谱作为一种非破坏性、高灵敏度的分析技术，已在半导体领域得到广泛应用，除应力检测外，还包括以下方面:
纯度检测:拉曼光谱可用于评估半导体材料的纯度，检测杂质和污染物的存在，从而确保材料质量。
合金成分分析:在1-V族半导体合金中，拉曼光谱可用于确定组分比例，分析材料的化学组成。
结晶度评估:通过分析拉曼谱峰的形状和宽度，可以评估材料的结晶度，判断其晶体质量。
缺陷检测:拉曼光谱对晶格缺陷敏感，可用于检测材料中的缺陷和位错，评估其对器件性能的影响。

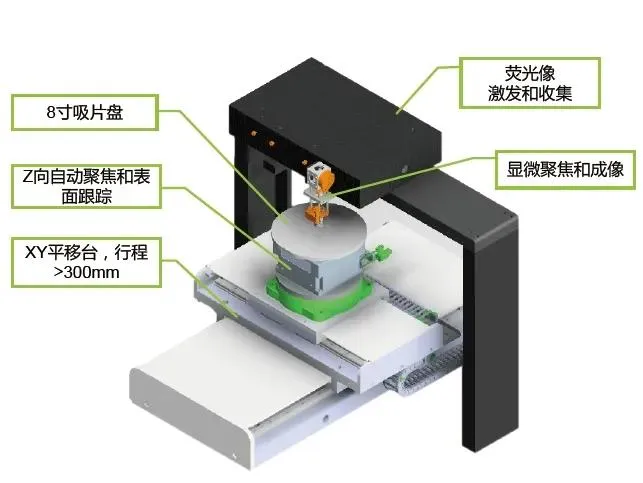

产品特性和核心技术：
· 激光自动聚焦
· 自主研制的激光辅助离焦量传感器:
可在紫外激发光照射样品并采集荧光信号的同时工作，实现自动聚焦和表面跟踪。
· 紫外暗场照明。
· 标配波长275nm紫外激发光，可按用户要求定制其它波长发光
· 可同位采集明场显微像、可见光波段暗场荧光像、红外波段暗场荧光像，分析样品中位错、层错等品格缺陷的分布。
· 全自动操作。
· 自动化的控制软件和数据处理软件，全软件操作。
· 相关国家标准:
《中华人民共和国国家标准GB T43493.3-2023 半导体器件功率器件用碳化硅同质外延片缺陷的无损检测识别判据 第3部分:缺陷的光致发光检测方法》(2023年12月28日发布，2024年7月1日实施)
性能参数：
| 拉曼激发和收集模块 | 激发波长 | 532 nm |
| 激光功率 | 50 mW | |
| 自动对焦 | 在全扫描范围自动聚焦和实时表面跟踪。 对焦精度<0.2 um。 | |
| 显微镜 | 用于样品定位和成像100×，半复消色差物镜 空间分辨率 < 2 μm | |
| 拉曼频移范围 | 80 ~ 9000 cm-1 | |
| 样品移动和扫描平台 | 平移台 | 扫描范围大于300 × 300 mm²。 *小分辨率1 μm。 |
| 样品台 | 8吋吸气台（12吋可定制） 可兼容2、4、6、8吋晶圆片 | |
| 光谱仪和探测器 | 光谱仪 | 焦长320 mm单色仪，接面阵探测器。 分辨率 < 2.0 cm-¹。 |
| 软件 | 控制软件 | 可选择区域或指定点位自动进行逐点光谱采集 |
| Mapping数据分析软件 | 可对光谱峰位、峰高和半高宽等进行拟合。 可自动拟合并计算应力、晶化率、1载流子浓度等信息，样品数据库可定制。 主成分分析（PCA）和k-均值聚类处理模块。 将拟合结果以二维图像方式显示。 |
· 上述表格中的激光波长、物镜和单色仪等部件可以根据客户需求调整。

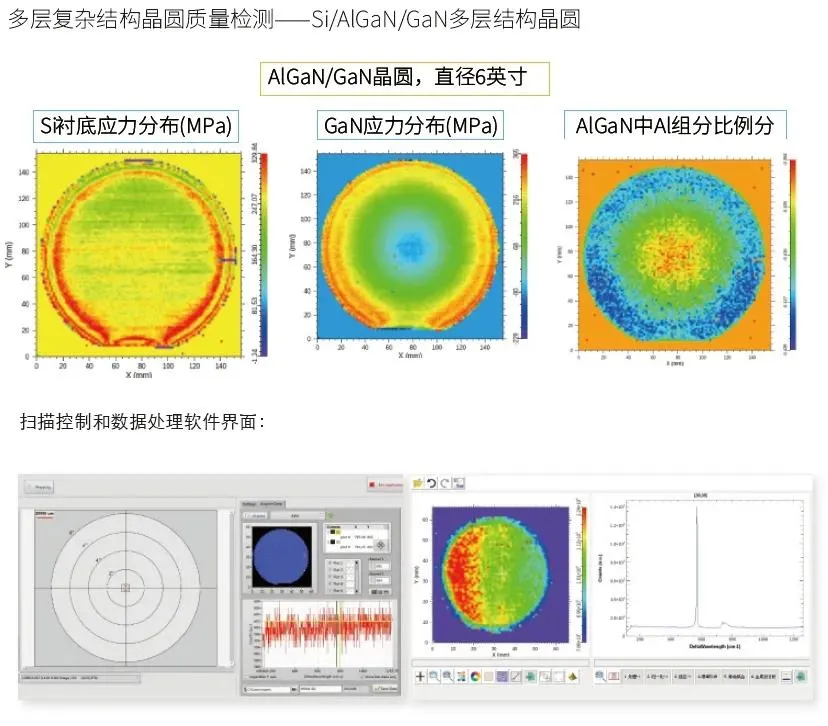

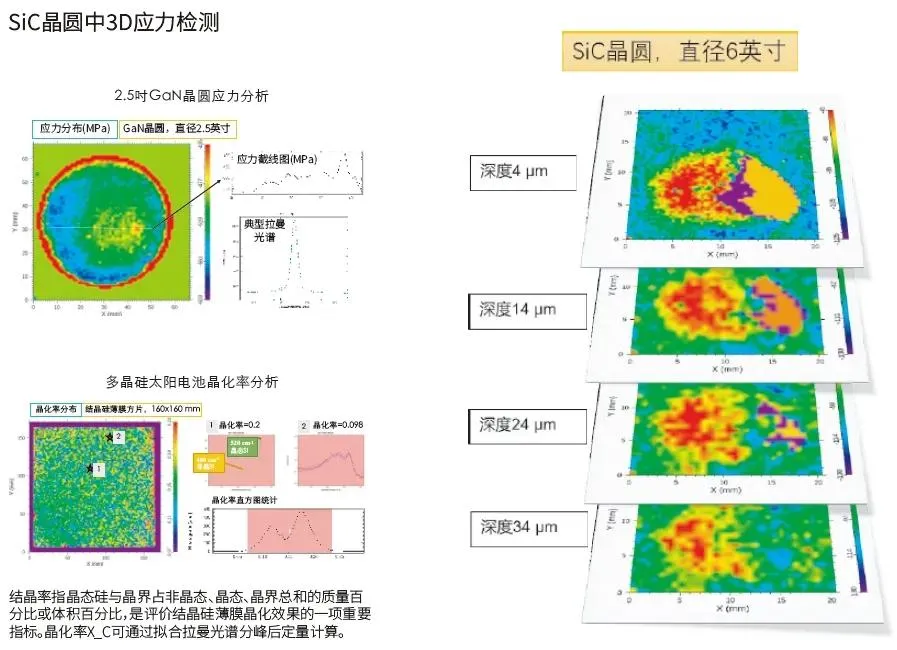

应用案例：
